SL400本本接口图文讲解

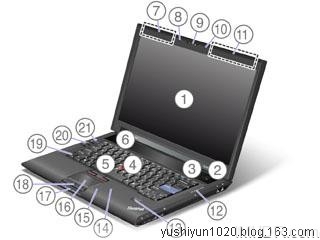

本本正面图:

1:高分辨率的薄膜晶体管(TFT)显示屏提供清晰明亮的文本和图形显示。
2:电源开关:
只要计算机开启,电源开关就会点亮,而当计算机处于睡眠(待机)方式时,它将不亮。

使用电源开关可以开启计算机。要关闭计算机,请使用 Windows“开始”菜单的“关闭计算机”选项。
如果通过这种方法无法关闭计算机,请按住电源开关 2 秒钟。

如果计算机停止响应且无法关闭,(强形关机 )请按住电源开关超过 4 秒。如果系统仍然没有复位,请卸下交流电源适配器和电池。
3 和6
立体声扬声器内置于您的计算机中。
4和5
4是小黑的经典标志,小红帽。
5是给小红帽配的左右键和中间的上下移动键。

4:

5:

7和11
7:无线局域网/WiMAX 天线(辅助天线)和无线广域网天线
11:无线局域网/WiMAX 天线(主天线)和无线广域网天线
8和10
左侧和右侧的内置麦克风。

内置双阵列麦克风与能够处理音频的应用程序一起使用时,它能够捕获声音和语音

9:
是少数机型有的摄像头功能。

12和16
12:
计算机有四个系统状态指示灯:设备访问、读卡器、大写锁定和数字锁定指示灯。

16:
电源状态指示灯显示计算机是处于睡眠(待机)、休眠还是正常运行状态,并显示电池的充电程度。

如果计算机装有无线局域网功能部件、无线 WiMAX 功能部件、无线广域网功能部件和蓝牙,那么将具有以下指示灯:无线局域网状态指示灯、无线广域网/WiMAX 状态指示灯和蓝牙状态指示灯。

13:是少数机型才有的功能:指纹识别器。
14:[url=mk:@MSITStore:F:资料Helpaboutwless.chm::/lcmpci.htm#ca1_zoom_in_mpci]用于无线局域网/WiMAX 的 PCI Express 迷你卡插槽[/url]

计算机的 PCI Express 迷你卡插槽中可能带有一块用于无线局域网/WiMAX 的 PCI Express 迷你卡,该卡支持无线局域网/WiMAX 通信。
15和17
15是大家熟悉的触摸板。
17是触摸板的按键。(功能跟4和5 组合一样的)

18:蓝牙天线:

如果您的计算机带有集成蓝牙功能部件,那么蓝牙天线位于掌托右侧下方。
19:
FN功能键:

详细信息请看:http://blog.zol.com.cn/842/article_841140.html

20:声音调节键:

21:LENOVO    CARE键

按 Lenovo Care 按钮打开联机帮助系统,该系统可帮助回答问题并提供对软件工具和主要 Lenovo Web 站点的快速访问。
[url=mk:@MSITStore:F:资料Helpaboutwless.chm::/lcmpci.htm#ca1_zoom_in_mpci][/url]

左测图介绍:

1:HDMI端口

您的 ThinkPad 计算机支持高清晰度多媒体接口(HDMI)端口,
它是下一代的数字音频/视频接口,使您可以连接兼容的数字音频设备或视频显示器,如 HDTV。

2:左侧(USB接口)

通用串行总线(USB)接口用来连接与 USB 接口兼容的设备,例如打印机或数码相机。
功能还很多,此接口网友也经常用到,不多做介绍。

3:本本的散热口:
内部的风扇和散热孔使空气能在计算机内流通并为中央处理器降温。

4:硬盘驱动器(HDD)

计算机有一个大容量、用户可升级的硬盘驱动器,可满足广泛的存储需求。为保护驱动器上数据的安全,您的计算机中安装有 APS 硬盘保护技术(Active Protection System?)。

5:七合一介质读卡器

7 合 1 介质读卡器中安装 SD 卡、SDHC 卡、xD 图形卡、xD 图形卡 H 型、多媒体卡、MemoryStick 记忆棒和 MemoryStick Pro 记忆棒。
6:IEEE(1394)接口

用于连接与 IEEE 1394 接口兼容的设备,例如数字视频摄像头和外接硬盘驱动器。

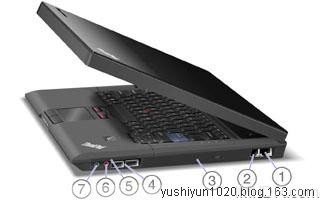

右侧图介绍:

1:以太网接口:

以太网接口将计算机连接至局域网。

该接口的左下方和右下方有两个指示灯,显示了网络连接的状态。当计算机连接到局域网并且与该网络的会话可用时,左下方的指示灯稳定地显示为绿色。当正在传输数据时,右下方的指示灯闪烁黄色。

2:调制解调器接口:(电话线)

调制解调器接口将计算机与电话线连接。

3:
光驱。大家都太了解了。不多做介绍。
4:USB接口。
5:Express 接口


此接口在:
6:麦克风插孔和7立体声耳机插孔的上边。

也就是大家都非常想用的:无线上网卡的入口。

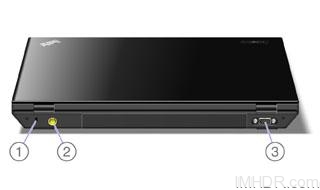

本本后侧图介绍:

1:电脑锁孔。
计算机带有安全锁孔。可以购买与该锁孔相配的安全电缆和安全锁。
2:电源孔;

3:显示器接口

可以将外接显示器或投影仪连接到计算机以显示计算机信息。

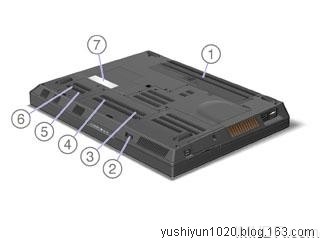

本本背面图:

1:电池糟。
2:无线设备手动开关:

使用此开关可以禁用计算机上所有无线设备的无线通信。
3:内存插槽的位置:(加内存用的)

内存插槽中安装内存条可以增加计算机中的内存量。内存条作为选件提供。

4:PCI Express 迷你卡插槽:

PCI Express 迷你卡插槽中可能带有一块用于无线局域网/WiMAX 的 PCI Express 迷你卡,该卡支持无线局域网/WiMAX 通信。

5:SIM卡位置:

如果计算机具备无线广域网功能部件,它可能需要一个 SIM(用户识别模块)卡以建立无线广域网连接。在有些国家或地区,SIM 卡可能已安装在 SIM 卡插槽中。

6:无线广域网的 PCI Express 迷你卡位置。

计算机的 PCI Express 迷你卡插槽中可能带有一张用于无线广域网的 PCI Express 迷你卡,该卡支持无线广域网通信。

7:标识标签:

序列号标签用来标识计算机。如果您与 Lenovo 联系请求帮助,序列号将使技术支持人员能够识别您的计算机并提供最高级别的服务。

计算机上贴有预装操作系统的“Microsoft® 正品证明”(COA)标签。此标签上印有计算机的产品标识和产品密钥信息。请记录该信息并将它保存在安全的地方。您可能需要这些数字来启动计算机或重新安装操作系统。
