Linux LVM简明教程

逻辑卷管理LVM是一个多才多艺的硬盘系统工具。无论在Linux或者其他类似的系统,都是非常的好用。传统分区使用固定大小分区,重新调整大小十分麻烦。但是,LVM可以创建和管理“逻辑”卷,而不是直接使用物理硬盘。可以让管理员弹性的管理逻辑卷的扩大缩小,操作简单,而不损坏已存储的数据。可以随意将新的硬盘添加到LVM,以直接扩展已经存在的逻辑卷。LVM并不需要重启就可以让内核知道分区的存在。

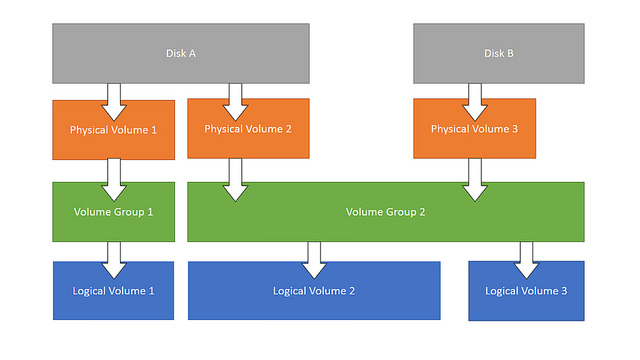

LVM使用分层结构,如下图所示。

图中顶部,首先是实际的物理磁盘及其划分的分区和其上的物理卷(PV)。一个或多个物理卷可以用来创建卷组(VG)。然后基于卷组可以创建逻辑卷(LV)。只要在卷组中有可用空间,就可以随心所欲的创建逻辑卷。文件系统就是在逻辑卷上创建的,然后可以在操作系统挂载和访问。

LVM测试说明

本文将介绍怎么在linux中创建和管理LVM卷。我们将会分成两个部分。第一个部分,我们首先要在一个硬盘上创建多个逻辑卷,然后将它们挂载在/lvm-mount目录。然后我们将要对创建好的卷调整大小。而第二部分,我们将会从另外一块硬盘增加额外的卷到LVM中。

准备磁盘分区

通过使用fdisk,创建磁盘分区。我们需要创建3个1G分区,注意,并不要求分区的大小一致。同样,分区需要使用‘8e’类型来使他们可用于LVM。

# fdisk /dev/sdb
Command (m for help): n ## 新建
Command action
   e   extended
   p   primary partition (1-4)
p ## 主分区

Partition number (1-4): 1 ## 分区号
First cylinder (1-1044, default 1):  ## 回车用默认的1
Last cylinder, +cylinders or +size{K,M,G} (1-1044, default 1044): +1G ## 大小

Command (m for help): t ## 改变类型
Selected partition 1
Hex code (type L to list codes): 8e ## LVM 的分区代码
Changed system type of partition 1 to 8e (Linux LVM)

重复上面的操作来创建其他两个分区。分区创建完成后,我们应该有类似如下的输出:

# fdisk -l
Device Boot      Start         End      Blocks   Id  System
/dev/sdb1               1         132     1060258+  8e  Linux LVM
/dev/sdb2             133         264     1060290   8e  Linux LVM
/dev/sdb3             265         396     1060290   8e  Linux LVM

准备物理卷(PV)

刚创建的分区是用来储存物理卷的。LVM可以使用不同大小的物理卷。

# pvcreate /dev/sdb1
# pvcreate /dev/sdb2
# pvcreate /dev/sdb3

使用下列命令检查物理卷的创建情况。下面截取部分输出。”/dev/sdb2″是一个新的”1.01 GiB”物理卷。

# pvdisplay
--- NEW Physical volume ---
  PV Name               /dev/sdb2
  VG Name
  PV Size               1.01 GiB
  Allocatable           NO
  PE Size               0
  Total PE              0
  Free PE               0
  Allocated PE          0
  PV UUID               jszvzz-ENA2-g5Pd-irhV-T9wi-ZfA3-0xo092

使用下列命令可以删除物理卷。

# pvremove /dev/sdb1

准备卷组(VG)

下列命令用来创建名为’volume-group1′的卷组,使用/dev/sdb1, /dev/sdb2 和 /dev/sdb3创建。

# vgcreate volume-group1 /dev/sdb1 /dev/sdb2 /dev/sdb3
 --- Volume group ---
  VG Name               volume-group1
  System ID
  Format                lvm2
  Metadata Areas        3
  Metadata Sequence No  1
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                0
  Open LV               0
  Max PV                0
  Cur PV                3
  Act PV                3
  VG Size               3.02 GiB
  PE Size               4.00 MiB
  Total PE              774
  Alloc PE / Size       0 / 0
  Free  PE / Size       774 / 3.02 GiB
  VG UUID               bwd2pS-fkAz-lGVZ-qc7C-TaKv-fFUC-IzGNBK

从输出中,我们可以看见卷组的使用量/总量。物理卷给卷组提供空间。只要在这个卷组中还有可用空间,我们就可以随意创建逻辑卷。

使用下列命令删除卷组。

# vgremove volume-group1

创建逻辑卷(LV)

下列命令创建一个名为’1v1′、大小为100MB的逻辑卷。我们使用小分区减少执行时间。这个逻辑卷使用之前创建的卷组的空间。

# lvcreate -L 100M -n lv1 volume-group1

逻辑卷可使用lvdisplay命令查看。

# lvdisplay
--- Logical volume ---
  LV Name                /dev/volume-group1/lv1
  VG Name                volume-group1
  LV UUID                YNQ1aa-QVt1-hEj6-ArJX-I1Q4-y1h1-OFEtlW
  LV Write Access        read/write
  LV Status              available
  # open                 0
  LV Size                100.00 MiB
  Current LE             25
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     256
  Block device           253:2

现在逻辑卷已经准备好了,我们可以格式化和挂载逻辑卷,就像其它ext2/3/4分区一样!

# mkfs.ext4 /dev/volume-group1/lv1
# mkdir /lvm-mount
# mount /dev/volume-group1/lv1 /lvm-mount/

一旦逻辑卷挂载,我们就可以到挂载点 /lvm-mount/ 上读写了。要创建和挂载其它的逻辑卷,我们重复这个过程。

最后,使用lvremove我们可以删除逻辑卷。

# umount /lvm-mount/
# lvremove /dev/volume-group1/lv1

扩展一个LVM卷

调整逻辑卷大小的功能是LVM最有用的功能。这个部分会讨论我们怎么样扩展一个存在的逻辑卷。下面,我们将会扩展先前创建的逻辑卷‘lv1’扩大到200MB。

注意,调整逻辑卷大小之后,也需要对文件系统调整大小进行匹配。这个额外的步骤各不相同,取决于创建文件系统的类型。在本文中,我们使用’lv1′创建了ext4类型的文件系统,所以这里的操作是针对ext4文件系统的。(ext2/3文件系统也类同)。命令的执行顺序是很重要的。

首先,我们卸载掉lv1卷

# umount /lvm-mount/

然后,设置卷的大小为200M

# lvresize -L 200M /dev/volume-group1/lv1

接下来,检查磁盘错误

# e2fsck -f /dev/volume-group1/lv1

运行以下命令扩展文件系统以后,ext4信息就更新了。

# resize2fs /dev/volume-group1/lv1

现在,这个逻辑卷应该已经扩展到200MB了。我们检查LV的状态来验证。

# lvdisplay
--- Logical volume ---
  LV Name                /dev/volume-group1/lv1
  VG Name                volume-group1
  LV UUID                9RtmMY-0RIZ-Dq40-ySjU-vmrj-f1es-7rXBwa
  LV Write Access        read/write
  LV Status              available
  # open                 0
  LV Size                200.00 MiB
  Current LE             50
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     256
  Block device           253:2

现在,这个逻辑卷可以再次挂载,同样这个方法也可用于其他分区。

缩减一个LVM卷

这章节介绍缩减LVM卷大小的方法。命令的顺序同样重要。并且,下列命令对ext2/3/4文件系统同样有效。

注意减少逻辑卷的大小值若小于储存的数据大小,存储在后面的数据会丢失。

首先,卸载掉卷。

# umount /dev/volume-group1/lv1

然后,检测磁盘错误。

# e2fsck -f /dev/volume-group1/lv1

接下来缩小文件系统,更新ext4信息。

# resize2fs /dev/volume-group1/lv1 100M

完成以后,减少逻辑卷大小

# lvresize -L 100M /dev/volume-group1/lv1

WARNING: Reducing active logical volume to 100.00 MiB THIS MAY DESTROY YOUR DATA (filesystem etc.) Do you really want to reduce lv1? [y/n]: y Reducing logical volume lv1 to 100.00 MiB Logical volume lv1 successfully resized

最后,验证调整后的逻辑卷大小。

# lvdisplay
--- Logical volume ---
  LV Name                /dev/volume-group1/lv1
  VG Name                volume-group1
  LV UUID                9RtmMY-0RIZ-Dq40-ySjU-vmrj-f1es-7rXBwa
  LV Write Access        read/write
  LV Status              available
  # open                 0
  LV Size                100.00 MiB
  Current LE             25
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     256
  Block device           253:2
